產品中心

3250數字式電動機綜合保護器

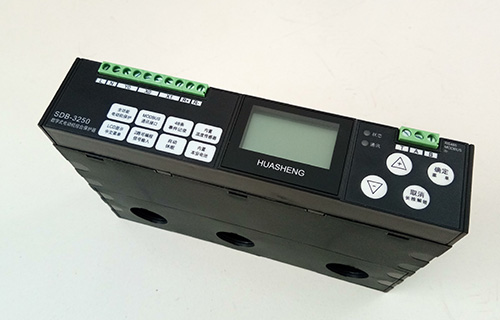

?SDB-3250數字式電動機綜合保護器

全功能電動機保護

保護器采用數字電路和單片機技術設計,內置高精度數據處理和先進的保護算法,實現短路、過載、堵轉、長時起動、斷相、三相電流不平衡、過壓、欠壓、漏電閉鎖等全功能電動機保護。

MODBUS通訊接口

具有本質性能的通訊接口,MODBUS通訊協議,可方便的接入礦井網絡(luò ),所有運行數據和狀態均可通過通訊接口上傳。還可實現遠程整定、遠程控制等操作,實現礦井低層設備的監控。

48條事件記錄

保護器記錄48條帶時間刻度的新動作事件,可隨時對保護器動作事件進行查詢,方便了故障處理和排查,同時為事故分析提供了更多的信息和依據。

兼容早期產品

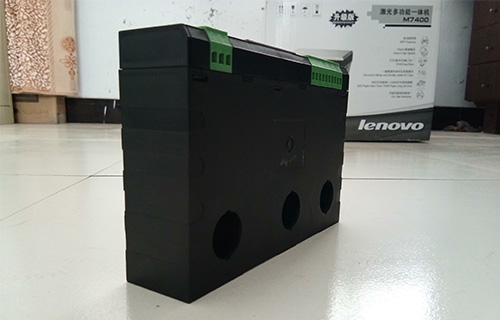

一體式機殼,內置電流互感器,結構緊湊,安裝方便。外形尺寸和安裝方式與JDBABD8等早期電動機保護器一致,可直接替換,方便用戶改造和升級。

寬范圍整定電流

額定電流涵蓋5250A范圍,滿足80A、120A、225 A等多種規格礦用磁力起動器的應用。電流整定級差達0.1A,實現準確整定。

LCD顯示中文菜單

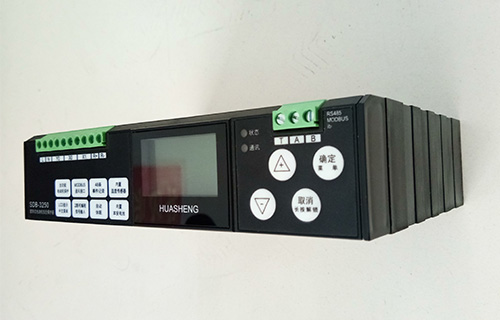

保護器配備128*64點陳LCD顯示屏,中文多層菜單人機交互界面,可顯示運行數據、運行狀態、故障狀態、當前時間等數據,顯示信息齊全豐富。

2路可編程信號輸入

2路隔離的可編程開關量信號輸入接口,可根據現場需求接入運行狀態反饋信號、外部連鎖信號和解鎖信號,實現運行狀態顯示、安全連鎖斷電和故障解鎖等多種控制功能。

內置本定電池

保護器內置本定電池,具有后備電池繼續支持功能,可支持不小于30min的連續后備時間。由本安電池供電的電路采用本安設計。支持斷電后打開隔爆外殼進行查詢和整定。

內置溫度傳感器

保護器內置微型溫度傳感器,可實現測量和顯示腔內溫度,并能感知各種異常導致的腔內溫度過高現象,及時發出報警信息。

自動休眠

保護器由后備電池供電時可自動休眠,大限度地延長了后備支持時間,按任意鍵或上電時則自動激活。


服務熱線: 點擊咨詢

工作原理

結構特點

技術參數

SDB-3250數字式電動機綜合保護器是專用于煤礦井下380V、660V、和1140V供電系統中,配合250A以下礦用隔爆型磁力啟動器,實現電動機的綜合保護和組網通訊的智能保護裝置。


SDB-3250數字式電動機綜合保護器具有耗電小、體積小、功能齊全、使用方便、性能穩定、工作可靠、壽命長等諸多優點??赏耆鎿QJDBABD8等老式保護器,是JDBABD8的換代產品。使用SDB-3250數字式電動機綜合保護器,使磁力啟動器功能更完善,保護更準確。

1)短路保護

2)堵轉保護

3)長時起動保護

4)過載保護(反時限)

5)缺相保護

6)三相不平衡保護

7)漏電(接地)閉鎖

8)過壓保護/閉鎖

9)欠壓保護/閉鎖

10)超溫報警

11)短路試驗

12)漏電實驗




 額定輸入電壓:AC36V  50Hz

 允許電壓波動:60120

 功耗:3W

 輸出接口容量:AC250V/7A  DC28V/7A

 整定電流范圍:5250A

 保護電流范圍:02500A

 電阻測量范圍:-25+125

 通訊接口:RS485 MODBUS RTU

 電池支持時間:30分鐘(連續)

 事件記錄條數:48條(帶時間刻度)

 外形尺寸:180*42*120mm

 重量:770g(不含母線和安裝支架)

 安裝方式:母線壓接、支架固定或導軌卡裝
